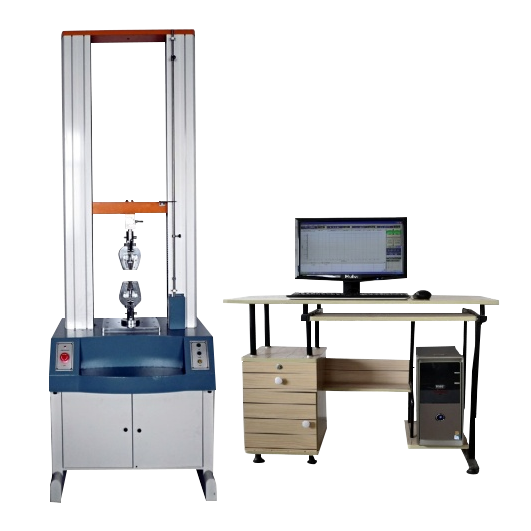

XD-E04 双臂电脑万能伺服拉力机
适用于对橡胶，塑料，铝塑管，复合材料，防水材料，防止物，纱线，纤维，电线电缆，纸张，弹簧，木材，包装材料，胶带等材料进行拉伸，压缩，弯曲，剪切，撕裂，剥离等力学性能的测试，还可实现恒应力，恒应变，蠕变，松弛等多闭环试验，配置特殊装置后还能完成扭转，杯突等试验项目。
拉力试验机系统适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。可做拉伸、压缩、三点抗弯、四点抗弯、剪切、撕裂、成品鞋穿刺、纸箱持压、泡棉循环压缩、弹簧拉压及各种动静态循环测试，更可用于测试各种纱线、织物等各种纺织品的断裂强度、断裂伸长、撕破强力、缝线强度、缝线滑移、剥离强度等。
仪器说明：
1.动力系统：伺服电机+伺服驱动器+蜗轮蜗杆减速机+滚珠螺杆
2.控制系统：采用Pulse Command控制方式使控制更精准
3.速度控制范围：0.01-500mm/min
4.中联板调整具有快速粗调与慢速微调功能。
5.测试后自动回归原点、自动储存。
6.资料传输方式：RS232传输
7.显示方式：电脑荧幕显示。
8.此仪器可实现定速度、定位移、定力量、定行程控制模式加上多阶控制模式可满足普通的测试要求。
9.测试空间：测试宽度约400 mm（标准规格）
10.联板行走空间：800 mm（不含夹具，可根据客户产品要求制作）
11.全程位移：编码器1800 P/R，提升4倍精度
12.采用LINE DRIVE编码器抗干扰能力极强位移解析0.001mm。
13.安全装置:超载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动中断点停机功能。
14.手控方式：可增添手动操作盒。
电脑拉力机软件功能介绍：
A.测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、AATCC、DIN、JIS、BS…等。测试标准规范。
B.试品资料:提供使用者设定所有试品数据，一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性。
C.双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）
D.各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。
E.图形曲线尺度自动最佳化Auto Scale，可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
F．测试结果可以EXCEL格式的数据形式输出。
G．测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。
数据备份：测试数据可保存在任意硬盘分区。
H．多种语言随机切换：简体中文、繁体中文、英文。
I．软件具有历史测试数据演示功能。
电脑拉力机附件：
A.随机配送气动夹具一组（25x25mm橡胶夹面两块；25x50mm橡胶夹面两块；25x50mm橡胶夹面两块）（其他夹具另行订购）。
B.电脑伺服拉力机专用测试软件一份。
C.彩色打印机一台
D.拉力机工作台一张（摆放拉力机用的）
E.品牌电脑一台
电脑拉力机主要计数指标
技术参数：
A. 荷重元：50Kg；100Kg；300Kg；500Kg ；1000Kg；2000Kg任选一个合适贵公司用的。
B．力量解析度：1/10000
C．力量准确度：≤0.5％
E．位移解析度：1/1000
F．位移准确度：≤1％
G．金属引伸计解析度：1/1000
H．金属引伸计准确度：≤0.5％
I．大变形引伸计准确度：±1mm
J．速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）
K．行走空间：950mm（不含夹持器、特殊测试空间亦可依客户需求定制）
L．测试宽度：400mm（特殊测试宽度亦可依客户需求定制）
M．使用电源：220V 50HZ
N．功率：约：1.6KW
O. 机台尺寸：约660×720×2000 mm长×宽×高
P. 机台重量：约206 kg
系统部分功能说明：
载荷零值：当力值小于此值时就被认为是0，这可防止在没有载入任何载荷时的零飘；
位移系数：此值为旋转编码器每250个脉冲对应的位移值
最大转速：限制了用户能操作的最大速度；
最小转速：限制了用户能操作的最小速度；
断裂去点数：当判断到材料断裂后,有可能曲线会有“拖尾现象”,去除点数即可除去“拖尾”,一般取值范围为0～20；
滤波点数：对力值进行软体滤波的点数,点数越多,则力曲线将越平滑,但反应速度也会相应变慢,一般取值范围为3～50；
配置：
1.试验机主机主要配置：
一、试验机主机1台

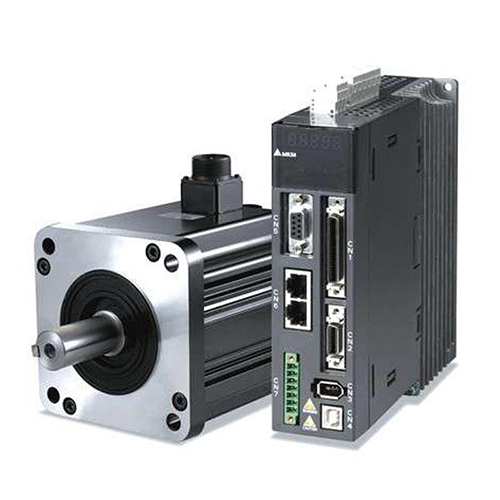

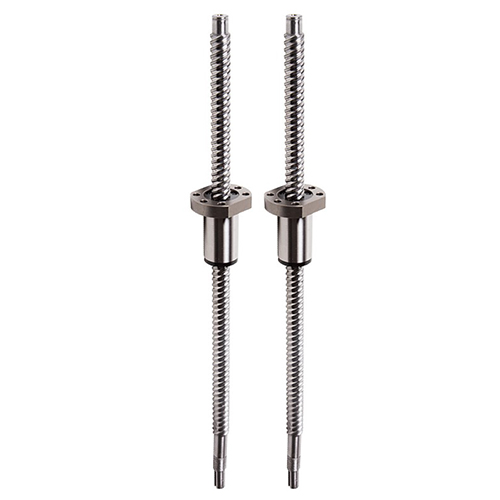

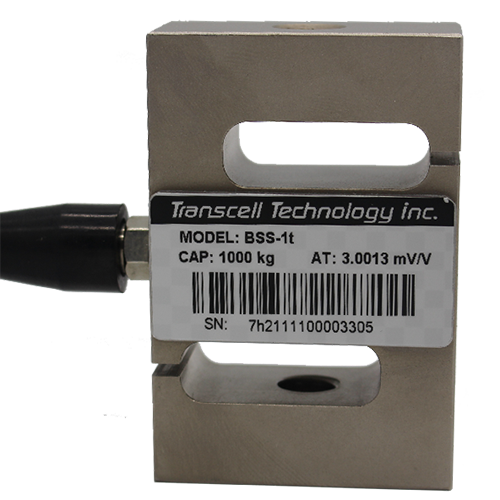

高精度滚珠螺杆1副 | 负荷传感器一只 | 伺服电机及伺服系统1套 | Windows 7平台下中文版专业试验软件1套 |
|
|
|
|

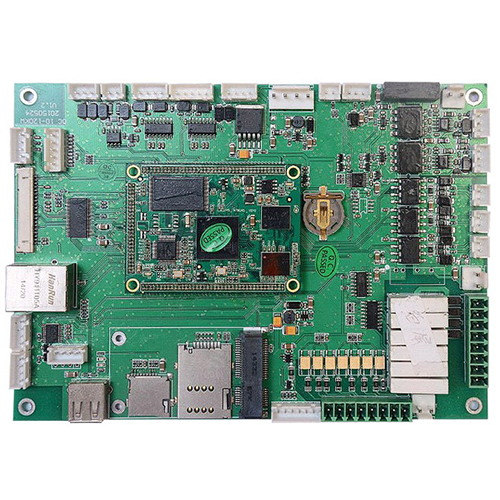

2.试验机控制系统 1套
3.专业测试夹具一套
选用全数字化多闭环材料试验机测量系统，可实现位移、应力、应变等闭环控制，且相互间平滑转换无冲击。
性能特点：
1..最高采样速率为200个完整数据/秒。
2.所有通道的全部数据全部保存，便于进行更多的分析。
3.可任选打印/显示已有试样曲线。（全部、单条、任意N条）
4.一个试样运行中可暂停后继续运行。
5.对试验曲线可多次放大/平移/读点，及手工设置放大。
6.对重要参数的设置有口令保护。

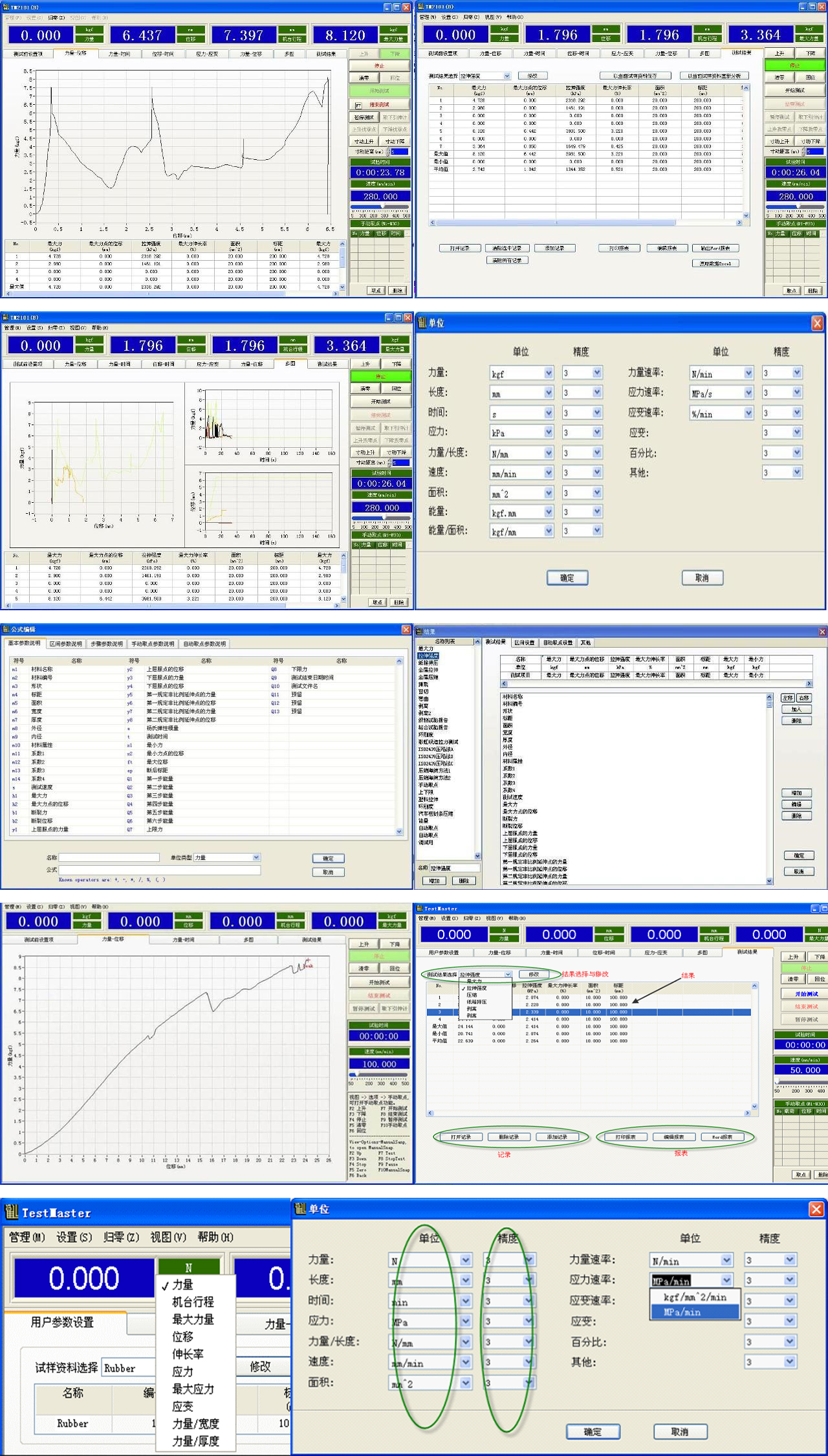

部分电脑操作界面
